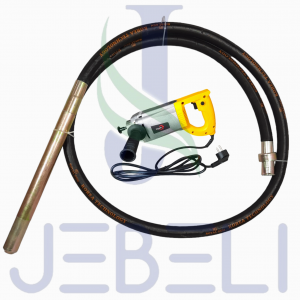

ویبراتور دریلی چیست ؟

ویبره دریلی وسیله ای مکانیکی برای تولید ارتعاش است . ارتعاش اغلب توسط یک موتور الکتریکی

با جرم نامتعادل روی میل محرک آن ایجاد می شود.

ویبراتور بتن یک ابزار ساختمان سازی است که معمولا در سایت های بتن ریزی از آن استفاده می شود. این ماشین ها و مجموعه ای از ابزارهای مربوط به آن، مانند شیلنگ ویبراتور، برای کاربردهای گوناگون توسط تولید کنندگان مختلف طراحی شده اند. ویبراتورها برای اطمینان بابت از بین رفتن حباب های هوا در هنگام بتن ریزی و یکدست شدن بتن به کار گرفته میشوند. این بدان معنی است که بتن در بلند مدت قوی و مستحکم باقی مانده و حتی پس از اتمام کار صاف و هموار خواهد بود.

ویبراتورهای بتن به صورت کلی در سه نوع ویبراتور قالبی، ویبراتور سطحی و ویبراتور داخلی تولید و استفاده میشوند. ویبراتور داخلی که همان استفاده از شیلنگ ویبراتور میباشد بیشترین استفاده و کاربرد را دارد. بسیاری از ویبراتورها می توانند توسط یک کاربر مورد استفاده قرار گیرند و فرایند انجام آن نسبتا ساده است: کاربر به سرعت شلنگ را داخل بتن خیس فرو میبرد، سپس آن را به آرامی خارج می کند. این کار به اندازه لازم تکرار میشود. توصیه شده است که شلنگ به صورت عمودی وارد بتن گردد. انواع مختلف این ابزار در مدلهای بادی، الکتریکی و مکانیکی تولید میشود.

بتن در فاز مقدماتی سیالی بسیار چگال است که علاقه‌ای به توزیع یکنواخت ندارد. مقدار حباب هوای زیادی در بتن محبوس است که ساختار نهایی سازه را ضعیف می‌کند. برای خارج کردن حباب‌ها و یکدست کردن بتن، عملیات ویبره زنی انجام می‌شود و ویبره برقی دریلی یا همان ویبره تفنگی یکی از کلیدی‌ترین ابزارهای ارتعاش بتن می‌باشد. ویبره برقی دریلی ابزار تخصصی ارتعاش بتن است که با شرایط حمل‌ونقل ساده طراحی ‌شده است.

این دستگاه قرار است همراه شیلنگ ارتعاش نسبتاً بلند برای ایجاد ارتعاش فضاهای کوچک از عملیات‌های متنوع بتن‌ریزی استفاده شود. از ویبره دریلی برای یکدست کردن بتن در ساختارهای کوچک آرماتوربندی شده مانند سازه‌های سبک عمرانی و یا قطعات بتنی پیش‌ ساخته استفاده می‌کنند. ویبره زنی قالب ستون‌های بتن‌ آرمه و یا دیوارهای بتنی در طراحی اسکلت‌های بتن‌ آرمه از وظایف اصلی انواع ویبراتور دریلی است.

ویبره دریلی در دسته ویبراتورهای قابل حمل شدن قرار دارد و از منظر فنی کوچکترین مدل از چنین دستگاه هایی است. البته در این ماشین ارتعاش بتن به مانند تمام ویبراتورهای مشابه از یک شیلنگ ارتعاشی در کنار مولد استفاده شده است.

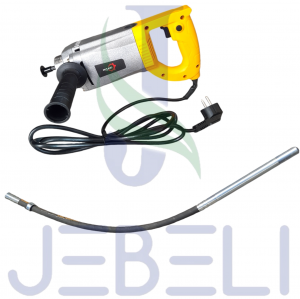

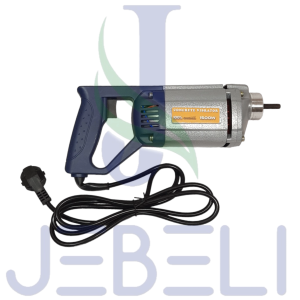

موتور ویبره دریلی یک موتور تکفاز الکتریکی با طراحی ساده است. این موتور ابعاد کوچکی دارد تا به راحتی بتوان آن را در یک قاب شبیه به دریل هایی که می شناسید قرار بدهند. شباهت این دستگاه با ساختار دریل ها دلیل نامگذاری آنها به عنوان ویبراتور دریلی شده است

موتور تکفاز تعریف شده عموما در حدود 0.8 الی 1.5 کیلووات قدرت تولید می کند و تمام این قدرت را در یک ساز و کار مکانیکی به همراه شفتی گردان در اختیار محور شیلنگ ارتعاش قرار می‌دهد.شیلنگ ویبراتور تفنگی یک محور تقریبا کوتاه و نه چندان قطور است که غالباً به شکل یکسره در ارتباط با بدنه دستگاه طراحی شده است. البته برخی از شیلنگ ویبراتور تفنگی ها ساختار مجزا دارند و می توانید آنها را از روی شفت موتور باز کنید.

در ویبراتور دریلی به دلیل طراحی سبک و قابل حمل از موتورهای کم توان تکفاز استفاده شده است. لذا نمی‌توانیم با این مولدهای نه چندان قدرتمند قابلیت ارتعاش شیلنگهای بزرگ را داشته باشیم. برای همین است که شیلنگ های ارتعاش انواع ویبراتور تفنگی، مدل های کوچک با طول و قطر کم هستند. عموما شیلنگ های ارتعاش ویبره دریلی ها دارای طولهای 1.5 الی 2.5 متری هستند و غالباً در ضخامت های 1 الی 2.5اینچی طراحی می شوند.

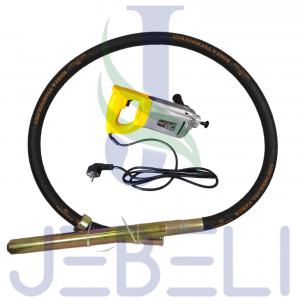

مشخصات فنی ویبراتور دریلی :

توان دستگاه موتور ویبره دریلی یا دستی حداکثر 1500 وات و طول شیلنگ آن 3 متر است. این دستگاه از لحاظ ظاهری بسیار شبیه به یک دریل معمولی است. ویبراتور دریلی را نمی توان در دسته بندی ویبراتورهای قدرتمند در نظر گرفت، به همین دلیل نمی توان از شیلنگ های ویبره بزرگ و قطور در ویبراتور دریلی استفاده نمود. شیلنگ مناسب برای ویبراتور دریلی، قطر 1.5 اینچ می باشد. زیرا شیلنگ با قطر کمتر باعث ویبره نامناسب و استفاده از شیلنگ ویبره قطر بالاتر باعث فشار وارد شدن به دستگاه می شود.

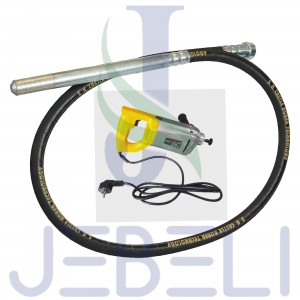

مزیت های استفاده از ویبراتور تفنگی :

ویبره دریلی از دستگاه‌های ارتعاش متداول انواع فضاهای عمرانی است. قاعدتاً از این دستگاه نمی‌توانید در حباب گیری هر حجم بتنی استفاده کنید. اما در صورت رعایت الزامات،

مزایای استفاده از ویبره دریلی قابل ‌توجه است. از قبیل:

1) ویبره دریلی با شرایط حمل‌ونقل ساده در ابعاد کوچک و وزن سبک طراحی‌ شده است. این در حالی است که نمی‌توانیم مولد بزرگ ویبراتورهای مکانیکی را به ‌سادگی جابجا کنیم.

2) روش کار با ویبره دریلی ساده است و تقریباً هر کسی با اندکی تمرین، اصول کار حرفه‌ای با این دستگاه ارتعاش را یاد می‌گیرد.

3) ویبره دریلی ارتعاش سبک با فرکانس زیاد تولید می‌کند که مناسب حجم‌های محدود بتن‌ریزی شده ‌است.

4) این دستگاه با برق تک‌فاز ۲۲۰ ولت جریان متناوب شهری کار می‌کند. دسترسی به برق شهری ساده و ارزان ‌قیمت است.

5) ویبراتور دستی به نسبت ویبراتورهای مکانیکی عملکرد امن‌تری دارد. قدرت ارتعاش آن محدود است و در حین کار باعث آسیب بدنی اپراتورها نمی‌شود.

6) برای کار کردن نیازی به سوخت‌های فسیلی مانند بنزین و گازوئیل نداریم.

7) آلودگی حین کار ویبراتور دریلی کم است. مثلاً با چالش روغن موتور در این دستگاه مواجه نیستیم.

8) دود تولید نمی‌کنند. لذا مناسب کار در محیط‌های سرپوشیده، مانند تونل‌ها هستند. از طرفی خطری برای آلوده کردن محیط‌زیست ندارند.

9) تولید صدای آنها کم است و حین کار باعث آزار اپراتور نمی‌شوند.

10) کوچک و سبک ‌وزن هستند. بنابراین در حین کار باعث خستگی اپراتورها نمی‌شوند.

11) می‌توان از ویبراتور دریلی در هر مکان و برای ارتعاش هر فضای محدود بتن ریزی استفاده کرد.

12) ارزان ‌قیمت هستند. قیمت ویبراتور دریلی به نسبت ویبراتورهای مکانیکی با مولدهای بزرگ و حجیم بسیار کمتر است.

اگر چه مزایای استفاده از ویبراتور دریلی قابل ‌توجه است، اما به ‌سادگی نمی‌توانیم از کنار محدودیت کارایی این دستگاه عبور کنیم. قوی‌ترین ویبراتور دریلی‌ها قدرت ارتعاش بالایی ندارند و در کل مناسب ویبره زنی حجم‌های زیاد بتن نیستند.

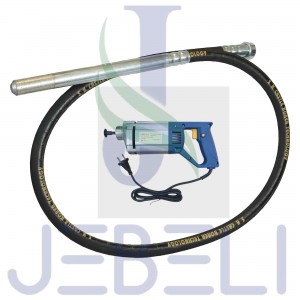

مراحل کار با ویبره دریلی به ترتیب ذیل است .

1) ابتدا مهره باید به دسته موتور بسته شود. شفت رو داخل پینگ ( انتهای شیلنگ ویبره بتن دریلی) قرار می دهیم سپس مهره بصورت چپگرد بسته می شود.

2) مهره شیلنگ بر روی سر ویبره دستی با حرکت دورانی بر روی یک رزوه چپگرد بسته می شود.

نکته : حرکت دورانی مهره شیلنگ ویبره برعکس حرکت چرخش موتور می باشد. تا در هنگام کار امکان باز شدن نداشته باشد. جهت چرخش موتور ویبراتور دریلی به سمت راست می باشد.

3) با روشن کردن دکمه رو ویبراتور دریلی ، موتور ویبراتور شروع به کار می کند. نیروی حاصل توسط فنر درون شیلنگ به پوکر انتقال پیدا می کند. در نهایت پوکر شروع به لرزیدن می کند.

4) برای استفاده طولانی مدت دستگاه را روی حالت روشن قفل کنید.پس از اتمام کار، دستگاه را حتما خاموش کنید. سپس دو شاخه را از منبع تغذیه برق جدا کنید.

5) برای استفاده ویبره دریلی پوکر را بصورت عمود داخل بتن قرار می دهیم.

6) در پایان کار شیلنگ ویبره را ازویبره دریلی جدا کنید در بسته بندی نگه دارید تا طول عمر مفید بالاتری داشته باشد.

نکات استفاده از موتور ویبراتور دریلی :

1) استفاده از کابل برق مناسب باعث افزایش راندمان دستگاه می شود.

2) از شیلنگ ویبراتور مناسب برای بالا رفتن راندمان کاری استفاده گردد.

3) از قرار دادن کابل برق در زیر پای افراد و وسایل خودداری نمایید.

4) جهت جلوگیری از برق گرفتگی افراد حتما در حین کار از چکمه و دستکش مناسب استفاده گردد.

5) پاشش آب و مایعات روی دستگاه باعث ایجاد اتصالی و برق گرفتگی افراد می شود.

6) کابل با طول بیشتر از 15 متر برای برق رسانی به دستگاه ویبراتور استفاده نمایید.

7) از انجام کارهای متفرقه با دستگاه خودداری نمایید.

8) از کارکرد صحیح کلید اضطراری دستگاه اطمینان حاصل نمایید.

9) قبل از انجام تعمیرات و تمیزکاری دستگاه ویبراتور حتما آن را از پریز برق جدا نمایید.

10) استفاده مداوم از دستگاه ویبراتور دریلی باعث آسیب جسمانی به دست و گردن به کاربر می شود.

11) برای نگهداری دستگاه در انبار آن را در محیطی خشک و به دور از رطوبت قرار دهید.

12) در فواصل زمانی منظم به موتور اجازه استراحت دهید و از استفاده دستگاه بدون وقفه خودداری نمایید.

13) در زمان اتمام کار دوشاخه برق را از پریز جدا نمایید.

14) در زمان اتمام کار جهت جلوگیری از پیچ خوردن شیلنگ ویبراتور آن را از بدنه دستگاه جدا نمایید..

15) بستن شیلنگ ویبراتور در ویبراتور دریلی بر روی شفت موتور از طریق یک رزوه چپ گرد انجام می شود.

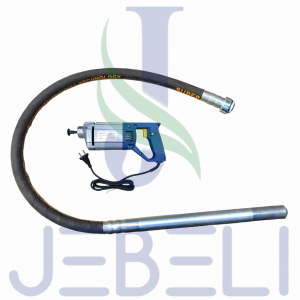

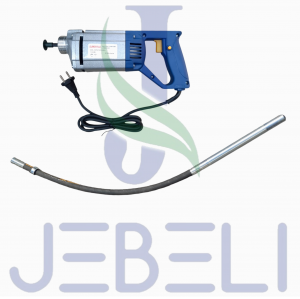

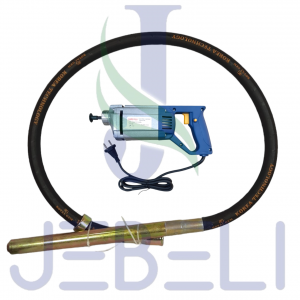

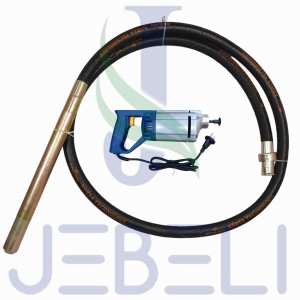

یک شلنگ ویبراتور دریلی چه اجزایی دارد ؟

شلنگ ویبره دریلی خیلی دستگاه پیچیده‌ای نیست، این محصول دارای یک الکتروموتور است که از سیم‌پیچی مسی ساخته شده و بقیه آن قطعاتی است که همگی با آن‌ها آشنایی دارید.

در جدول زیر می‌توانید اجزای مختلف این دستگاه را ببینید:

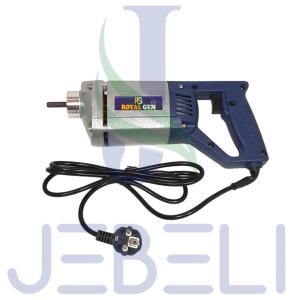

سوئیچ روشن / خاموش: هنگامی که دکمه on فشار داده شده و هنگامی که off رها می‌شود، دستگاه را روشن می‌کند.

کابل برق برای اتصال به پریز برق: این دستگاه با برق 220 ولت کار می‌کند.

کلید گاز: با فشار دادن آن دستگاه شروع به چرخش می‌کند.

هواکش: هوا توسط یک فن برای خنک‌سازی موتور مکش شده و سپس در عقب موتور ویبره دریلی تخلیه می‌شود.

ویبره دریلی چگونه کار میکند ؟

برای اینکه بتوانید با یک دستگاه ویبراتور دریلی کار کنید باید مواردی را بدانید در زیر مهم‌ترین نکات برای کارکردن با این دستگاه بیان شده است:

1) ویبراتور برقی را به منبع برق مناسب وصل کنید.

2) اگر یک کابل بلندتر ضروری است، برای استفاده درست از کابل، از سیم سیار استفاده کنید.

3) هنگام شروع حرکت موتور، پوکر ویبره دریلی را بالای بتن نگهدارید. این کار از پریدن سر ویبراتور روی سطح جلوگیری می‌کند.

4) سوئیچ ON / OFF را در وضعیت ON قرار دهید و سپس داخل سطح بتن فرو کنید. برای مدت طولانی موتور را روی سطح قرار ندهید.

5) در هنگام عملیات ویبره کردن، بدنه ویبره برقی را تا حد ممکن مستقیم نگه دارید. خم کردن سر موجب افزایش بار در هسته و چرخ‌دنده موتور شده که منجر به آسیب‌دیدن موتور چرخ‌دنده می‌شود.

6) سر شیلنگ ویبراتور دریلی را به‌سرعت در مخلوط بتن با سرعت 0.3 متر در ثانیه فرو کنید. بتن را برای 5 تا 15 ثانیه برای مخلوط‌های مرطوب بلرزانید. برای مخلوط‌های سخت 2-3 دقیقه بلرزانید.

7) وقتی بتن سطح صاف و براقی گرفت و هیچ حباب هوایی وجود نداشت لرزش را متوقف کنید.

8) به آرامی با یک حرکت بالا و پایین، پوکر ویبراتور بتن را از مخلوط جدا کنید. این حرکات آرام بالا و پایین، سوراخ‌هایی که توسط ارتعاش ایجاد شده‌اند را می‌بندد.

9) هنگام خارج کردن سر ویبراتور از بتن، به‌آرامی با سرعت حدوداً 3 ثانیه بیرون بکشید تا با استفاده از این تکنیک، از دام افتادن مجدد هوا جلوگیری کنید.

10) هنگامی که بالای مخلوط قرار می‌گیرید، شیلنگ ویبراتور دریلی را به‌سرعت بردارید.

11) مطابق با “سطح نفوذ” ویبراتور را مجدداً در مخلوط وارد کنید.

12) یک الگوی هم‌پوشانی متقارن برای قراردادن و برداشتن سر ویبراتور ایجاد کنید.

13) اگر بتن لایه‌ای پاشیده شود، اجازه دهید تا ویبراتور در عرض 3 تا 6 اینچ (76 تا 152 میلیمتر) تا لایه بعدی حرکت کند تا اطمینان حاصل کنید که دولایه به هم چسبیده‌اند.

توجه: فشار دادن دکمه Power Lock کلید روشن / خاموش را در وضعیت ON قفل می‌کند.به‌خاطرر داشته باشید از ویبره دریلی برای حرکت دادن بتن به طرفین استفاده نکنید. این باعث جدا شدن بتن خواهد شد؛ برای پهن کردن بتن از بیل استفاده کنید.

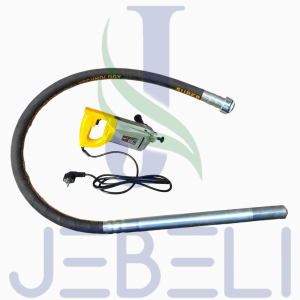

نکات طلایی هنگام خرید ویبراتور برقی دریلی :

1) توجه به قدرت موتور ویبره دریلی :

اگر قدرت موتور ویبراتور برقی دریلی به اندازه کافی نباشد، از پس ویبره کردن بتن برنمی آید، از همین جهت شلنگ ویبره دریلی با طول 1 متر را با موتور 800 وات، با طول 2 متر را با موتور 1050 وات و با طول 3 متر را با موتور 1250 وات طراحی می کنند تا در هنگام کار به مشکل برنخورد. در هنگام خرید ویبراتور دریلی با شلنگ 3 متری حتما توجه داشته باشید که موتور دستگاه 1250 وات باشد تا در حین کار کم نیاورد.

2) پوسته ویبراتور دریلی :

ویبراتور دریلی از لحاظ جنس پوسته موتور ویبراتور در دو مدل با پوسته های مختلف طراحی می شوند: 1- ویبراتور دریلی پوسته پلاستیک 2- ویبراتور دریلی پوسته آلمینیوم

الف) ویبره دریلی پوسته پلاستیک :

در این نوع از شیلنگ ویبره دریلی : پوسته موتور تماما پلاستیکی بوده که این امر باعث کاهش چشمگیر وزن کلی دستگاه شده و راحتی اپراتور در حین کار را حاصل خواهد گردید.

 از ضعف های ویبراتور دریلی پوسته پلاستیک می توان به آسیب پذیری در برابر ضربات مختلف اشاره نمود.

ب) ویبره دریلی پوسته آلمینیوم :

در این نوع از ویبراتور دریلی، پوسته موتور آلمینیومی بوده که این امر باعث افزایش چشمگیر طول عمر دستگاه و مقاومت آن در برابر ضربات و صدمات مختلف می گردد. در هنگام خرید ویبراتور دریلی به این مورد توجه داشته باشید که شیلنگ ویبره دریلی پوسته آلمینیوم پرکابردتر از نوع پلاستیکی می باشد.

راهکار های مهم جهت کار باویبراتور برقی دریلی :

1-به دلیل ارتعاش زیاد وارد شده به اپراتور در حین عملیات و همچنین داغ شدن دستگاه ویبراتور دریلی به هیچ وجه به صورت مداوم و یکسره با دستگاه ویبراتور دریلی کار نکنید و بین بازه های کاری وقفه ایجاد نمایید.

2-همیشه قبل از کار با دستگاه ویبراتور برقی دریلی، از سلامت سیم برق دستگاه اطمینان کامل حاصل نمایید.

3-همیشه پس از اتمام کار با شیلنگ ویبره دریلی ، دستگاه را از برق کشیده و ویبراتور را از بتن پاک نمایید تا به ویبراتور دریلی آسیب وارد نشود و طول عمر مفید آن افزایش پیدا نماید.

4-در زمان استراحت یا وقفه های کاری حتما ویبراتور دریلی را از برق بکشید تا امکان روشن شدن ناگهانی دستگاه از بین برود.

5-در هنگام نصب شیلنگ ویبراتور دریلی بر روی موتور به این مورد توجه داشته باشید که جهت چرخش رزوه شیلنگ بر خلاف جهت گردش موتور دستگاه می باشد.

6-از ضربه زدن پوکر ویبراتور دریلی به سطوح سخت خودداری کنید، این عمل باعث آسیب رسیدن به دستگاه و قسمت پوکر خواهد گردید.

7-اپراتوری که به صورت دائم با دستگاه ویبراتور برقی دریلی کار می کند به صورت دوره ای تحت نظارت پزشک باشد، تا از شیوع بیماری هایی همچون انگشت سفید جلوگیری به عمل آید.
